Technické údaje	použití	volba funkce
provedení	Napájení	přenosová rychlost

Technické údaje:

rozsah přenosové rychlosti:	4800...19200 Bd bez nastavování volby rychlosti
vstupní odpor:	14kW (lze cca 10x paralelně; např.uzel hvězd.sítě)
výstupní odpor :	200W (pouze při přenosu dat, jinak 3.stav)
přepínání směru toku dat:	automatické - odvozené od start bitu
zpoždění přenosu:	max. 0,5 baudu - podle zkreslení signálu
způsob vyhodnocení signálu:	komparátor (=bez vzorkování a časové refreshe)
přepěťová ochrana:	měkká (podélně R=47W, příčně transil) v obou směrech RS485
napájecí napětí:	24...35V= nebo 20...24V~
galvanické oddělení:	pouze napájení 24V od elektroniky opakovače
indikace toku dat:	světelná-diody LED v obou směrech
rozměry:

Použití:

Uvedený modul může pracovat v jednom z následujících dvou režimů:

opakovač na lince sériového rozhraní RS 485 (např. C-Bus pro komunikaci kontrolerů Honeywell řady 5000 a graf.centrály XBS, XBSi). Přenos signálu C-busu je elektrickými parametry kabelu omezen na délku segmentu cca 1.2 km. Opakovač vřazený do linky na hranici max. délky segmentu zopakuje přečtená data ( téměř bez čas. prodlevy!) a umožní tak přenos dat do dalšího délkového segmentu. (lze zopakovat 3÷4 x; přístroj pracuje pouze jako komparátor, nekoriguje šířku baudu, tato chyba se postupně kumuluje). Pozn.: Omezení počtu opakovačů na 4 není definitivní; opakovače OPG485 a OY485 umí napravit popisovanou chybu; provádí časovou korekci šířky baudu. Pokud je tedy některý z nich včas vložen do linky, obnoví signál do výchozího tvaru a lze za ním opět použít opakovače OP485. Minimální časové zpoždění všech opakovačů fy Yorix (vždy méně než 1 baud) umožňuje takto kombinované řazení v počtu až několika desítek ks. Vždy je nutno dodržet polaritu vodičů; při měření linky C-Busu DC-voltmetrem se svorka A vůči svorce B vždy jeví jako kladná (4÷5V). Použití přístroje v tomto režimu dnes již pozbývá významu, novější opakovač OPG485 jej svými vlastnosti značně překonává.

adaptér RS485/RS232 Unikátní vlastností tohoto adaptéru je, že má vlastní přepínací logiku, díky níž nepotřebuje žádný externí signál k přepínání směru komunikace - Na straně RS232 si vystačí s datovými signály RxD a TxD (kromě GND samozřejmě), strana RS485 je dvoudrátová sběrnice (A,B). Vlastní přepínací logika z něho dělá univerzální převodník, použitelný s jakýmkoli hardwarem, protože je na hardwaru a softwaru okolních přístrojů zcela nezávislý.

Volba funkce

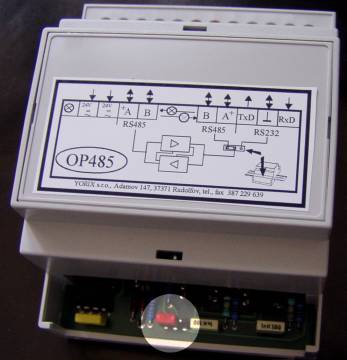

Volba režimu je naznačena též na štítku přístroje.

Způsob sejmutí krytu je naznačen na animovaném obr. u OPG 485.

Provedení:

Opakovač je zabudován do plastové skříňky Modulbox 4M předurčené k montáži na lištu DIN. Všechny přívodní vodiče se připojují do šroubových svorek.

Napájecí napětí a signály z obou směrů jsou indikovány diodami LED.

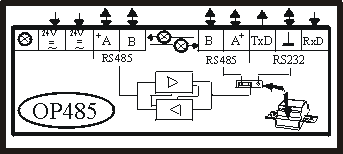

Na štítku přístroje je vyobrazeno blokové schema opakovače a popis svorek.
U všech svorek je šipkami vyznačen směr toku dat (významné zejména pro RS232).

Jak je patrno z blok. schematu na štítku přístroje, jsou svorky A,B umístěné vedle napájecích svorek využity v obou variantách použití přístroje, zatímco z pětice svorek na pravé straně přístroje je využita vždy jen příslušná část podle použití (= podle polohy propojky).
Přístroj nemá galvanické oddělení mezi oběma signálními cestami, důsledně je však provedeno galv. oddělení všech signálních svorek od obou svorek napájení 24V.

Obvod napájení 24V

Přenosová rychlost:

Opakovač pracuje na principu analogového komparátoru s operačním zesilovačem. Z toho důvodu nepotřebuje žádné nastavování (ani přenosové rychlosti ani počtu přenášených bitů v bytu). Dokáže pracovat v celém rozsahu přenosových rychlostí od 2400 do 19200 [Bd/sec] (včetně zcela nestandardních rychlostí).

©Yorix.s.r.o., Ing.Richard Trochta, 16.5.1999
